WADE-8075/76

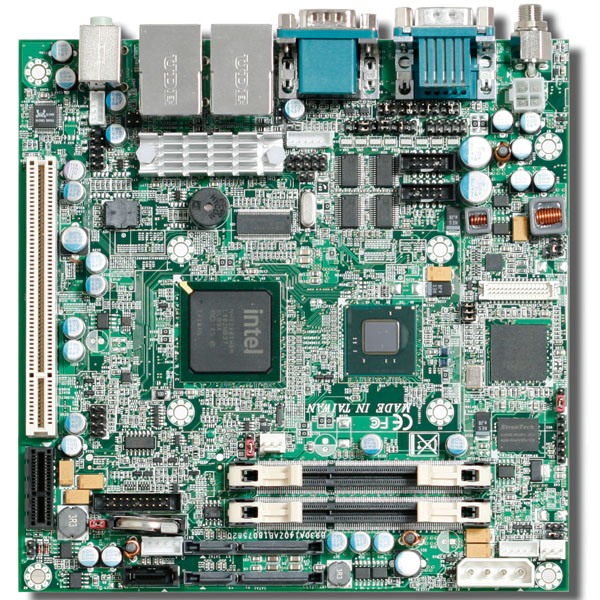

Mini-ITX материнская плата, оснащённая процессором Intel® Atom™ D525 1.8GHz (для WADE-8075) или Intel® Atom™ D455 1.67GHz (для WADE-8076), работающая от питания DC12V, ОЗУ DDR3 SDRAM, поддерживающая двойные дисплеи, два Гигабитных Ethernet, три SATA, четыре разъёма COM и шесть USB портов.

Современная материнская плата формата Mini ITX, имеющая широкие коммуникационные характеристики и два варианта процессоров.

Порядок заказа:
WADE-8075 Intel® Atom D525 1.8GHz процессор, ОЗУ DDR3 SDRAM, VGA и 24bits LVDS, 2 х Gigabit Ethernet, 3 х SATA, 4 х COM and 6 х USB ports
WADE-8076 Intel® Atom D455 1.67GHz процессор, ОЗУ DDR3 SDRAM, VGA и 18bits LVDS, 2 х Gigabit Ethernet, 3 х SATA, 4 х COM and 6 х USB ports

Скачать спецификацию PDF

Спецификация
Типоразмер (Форм-Фактор) Mini ITX
Центральный Процессор (CPU) Intel® Atom D525 1.8GHz (WADE-8075)
Intel® Atom D455 1.67GHz (WADE-8076)
Набор микросхем Intel® ICH8M
ОЗУ (RAM) 2 х 204-Pin SO-DIMM support single channel DDR3 SDRAM
до 4GB
Базовая подсистема ввода вывода BIOS AMI uEFI BIOS (SPI ROM)
Видеосистема Intel® DVMT
Видеоинтерфейс Аналоговые дисплеи: Up to 2048 x 1536, Цифровые LVDS: Up to 1280*1024 (WADE-8075), До 1366*768 (WADE-8076), Dual Channel 24-bit (WADE-8075), Single Channel 18-bit (WADE-8076)
Коммуникационные каналы 2 x RS232 5V/12V selectable, 1 x RS232 5V/12V selectable, with header, 1 x RS232/422/485 5V/12V selectable, 1x KB/MS with header
ЛВС (LAN) 2 х Gigabit Ethernet(RTL8111D*2)
Последовательный интерфейс USB Universal Serial Bus 4 x USB 2.0 ports и 2 x USB 2.0 на передней панели
Периферийные Шины 1 х PCI slot, 1 х PCI-Ex1 slot, 1 x Mini-PCIE slot
Таймер Сторожевой Watch Dog Timer (WDT) Programmable via S/W from 1sec. ~ 255min.
Аппаратный автомониторинг (Hardware Monitoring) Контроль температуры и перегрева процессора, системной температуры, напряжений питания и состояния вентиляторов
Контроллеры устройств массовой памяти (Mass Storage) 3 x Serial ATA connector высокоскоростной передачи данных до 3Gb/s
Псевдодисковые Устройства 1 х Сompact flash
Дискретный ввод-вывод (DIO) Onboard programmable 16-bit Digital I/Os(8x In/Out)
Аудио (Звуковая) подсистема Mic-in, Line-in/out, Line out with header
Электропитание DC12V
Температуры рабочие 0~60°C
Влажность 5-95%
Габаритные размеры и вес 170 x 170, 0.43кг
Производство (происхождение) Portwell
