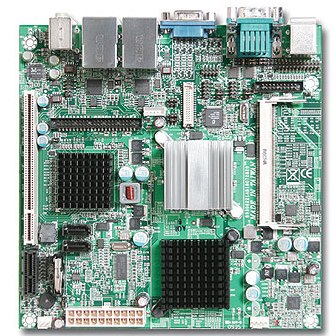

WADE-8072

Материнская плата Mini ITX, оснащённая просерссором низкой энергозатратности Intel® Atom™ N270 1.6GHz, поддержкой двойных дисплеев, разъёмом Gigabit Ethernet, двумя SATA портами, четырьмя COM портами и шестью USB портами.

Современная материнская плата формата Mini ITX с экономичными процессорами N270, оснащённая четырьмя COM портами

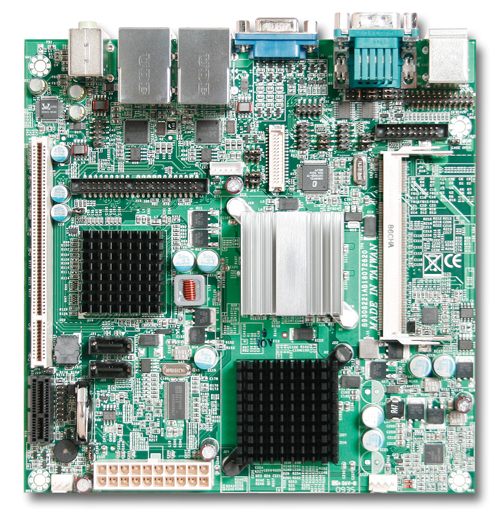

WADE-8072

Скачать спецификацию PDF

Спецификация
Типоразмер (Форм-Фактор) mini ITX
Центральный Процессор (CPU) Intel® AtomTM N270 1.6GHz 533 MHz
Набор микросхем Intel® 945GSE GMCH и ICH7-M
ОЗУ (RAM) 1 х 200-pin SO-DIMM supports single channel DDR2 SDRAM до 2GB
Базовая подсистема ввода вывода BIOS Award BIOS
Видеосистема Intel® 9945GSE GMCH Integrated Intel® GMA 950 graphics, Intel® DVMT 3.0 share system memory up to 128MB
Видеоинтерфейс Analog Display: Up to 2048 x 1536 (QXGA), Digital LVDS: Up to 1600 x 1200(UXGA) ,Multi Display Dual Channel 24-bit output (Chrontel CH7308B) / VGA
Коммуникационные каналы 1 x IDE, 1 x LPT, 3 x RS232 ports, 1 x RS232/422/485 selectable, 1 x K/M, 1 x Mouse
ЛВС (LAN) IEEE 802.3 10/100/1000BASE-T Gigabit Ethernet compliant (Realtek 8111D)
Последовательный интерфейс USB Universal Serial Bus 4 x USB 2.0 + 2 x USB 2.0
Периферийные Шины 1 x PCI slot and one PCI-E x 1 slot, 1 x TPM pin header, 1 x Mini-PCIE socket
Таймер Сторожевой Watch Dog Timer (WDT) Programmable via S/W from 1sec. to 255min.
Аппаратный автомониторинг (Hardware Monitoring) Контроль температуры и перегрева процессора, системной температуры, напряжений питания и состояния вентиляторов
Контроллеры устройств массовой памяти (Mass Storage) 2 x SATA, 1 x IDE
Псевдодисковые Устройства 1 x Compact Flash share the same channel with IDE and support UDMA 5 (At bottom side board edge)
Дискретный ввод-вывод (DIO) Onboard programmable 8-bit Digital I/Os
Аудио (Звуковая) подсистема Mic-in, Line-out
Электропитание +12V(System) @ 0.35A; +5V(System) @ 2.44A; +3.3V(System)
Температуры рабочие 0~60°C
Влажность 5-95%
Габаритные размеры и вес 170 x 170
Производство (происхождение) Portwell
